ER-099331

Rail 218 H35

CleverClamp

技術仕様

技術仕様 for Rail 218 H35
オプションアクセサリー 様々なデザインのクランプ・ジョー | さまざまな高さのアンダーレイ
技術
沈め放電加工
沈め放電加工
切削加工
切削加工
アプリケーション
手動操作
手動操作

ダウンロード

詳細情報

説明

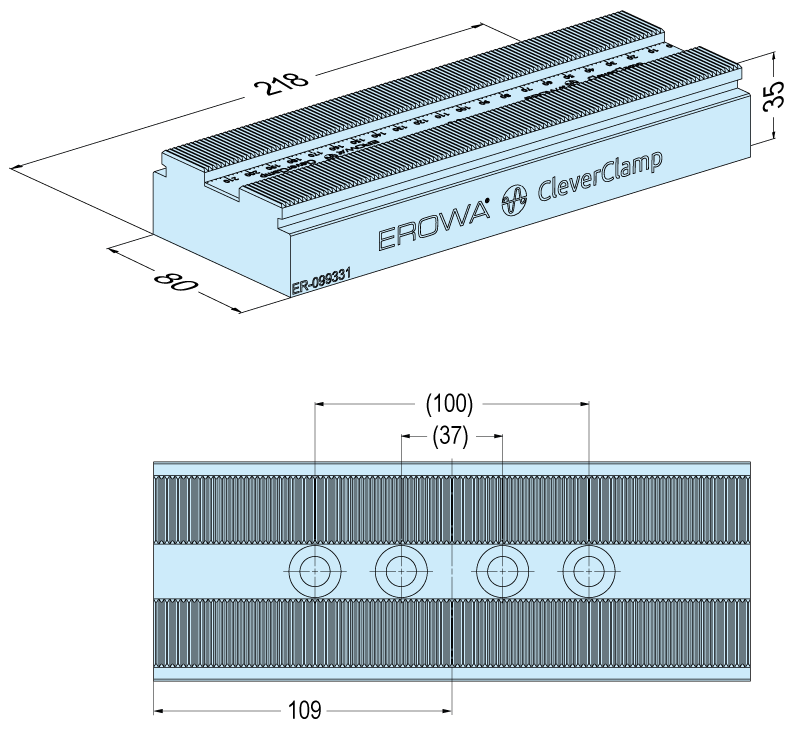

スチール、硬化。クランプエレメントキャリア長さ218mm、高さ35mm、2mm位置セレーション付き。
組み込みインターフェース
様々なクレバークランプとストップエレメントでワークをクランプするための基礎となります。
アセンブリー
R50パンチンググリッドパレット、パレット、クランピングタワー、マシンテーブルへの取り付け用。M10 x35シリンダースクリュー4本。
アクセサリー
クランプとストップエレメントなど
ご注意
パレットP ø 148 Inox(ER-041912)に直接取り付け可能。
