CNC機械の自動化：自動化はいつ採算が合うのか？フライス盤向けのソリューション、メリット、実践ガイド

CNC自動化とは、工作機械への自動搬入・搬出、および生産プロセス全体の連続的な管理を指します。その目的は、機械の稼働時間を延長し、セットアップ時間を短縮し、生産能力をより効率的に活用することにあります。

これはもはや、単にロボットを使用することだけにとどまりません。EROWAが1971年から開発を続けてきたような現代のCNC自動化は、ワークのクランプやマテリアルフローから、製造注文のデジタル管理に至るまで、プロセス内の複数の工程を、調整された総合システムとして連携させます。

用途に応じて、EROWAの自動化ソリューションには特に以下が含まれます：

EROWAロボットシステムによるワークの自動搬入・搬出；
EROWA ITSやEROWA MTSなどの標準化されたゼロポイントクランプシステムを用いたパレットの取り扱い；
未加工ワークの取り扱い；
標準化されたクランプシステム（ITS、MTS、UPC、GTS、PC210）；
EROWA EWIS RFIDシステムによる工具およびパレットの識別；
EROWA CMM QiおよびPreSetステーションを用いた自動測定・プリセットプロセス；
EROWA JMS 4.0プロセス管理システムによるデジタル生産管理；
夜間や週末の無人生産。

その結果、製造において、より信頼性が高く、予測可能で、経済的な生産が実現されます。

原則として、今日のほぼすべての最新工作機械は自動化が可能です。機械メーカーよりも、部品の種類、クランプ技術、および希望する生産戦略の方が決定的な要素となります。EROWAのシステムは、意図的にメーカー非依存型に設計されており、事実上あらゆるブランドや世代の工作機械に組み込むことができます。

代表的な用途としては、以下が挙げられます：

3軸フライス盤；
5軸マシニングセンター；
横型マシニングセンター；
縦型マシニングセンター；
旋削・フライス複合機；
沈め放電加工機およびワイヤ放電加工機；
研削盤；
測定機およびプリセット装置。

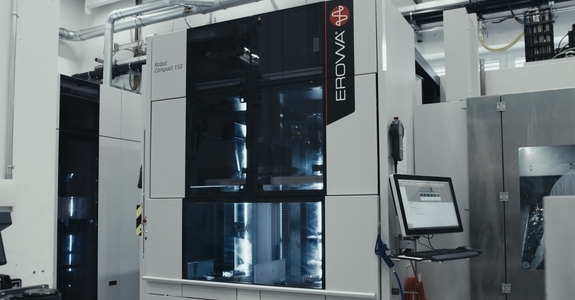

EROWAのモジュラー式ロボット製品群により、EROWA Robot EasyやEROWA Robot Compact 80/150といったコンパクトな一体型ソリューションから、最大800 kgのパレットに対応するEROWA Dynamic 150L/250/500やEROWA Robot Sixといったリニアシステム、さらにはHeavy DutyシステムであるEROWA LoadMaster — LoadMaster CompactおよびLoadMaster Compact Heavy — など、800～5,000 kgの荷重に対応するシステムに至るまで、単一の機械を自動化したり、1台のロボットで複数の機械に部品を供給したりすることが可能です。これにより、企業は自動化を段階的に拡大し、将来のニーズに合わせて適応させることができます。

多くの企業は、CNC自動化といえば自動的にロボットを連想します。しかし実際には、ロボットは自動化された製造プロセスの構成要素の一つに過ぎません。これは、EROWAが50年以上にわたり蓄積してきたクランプ技術の経験に基づく事実です。

真の基盤は、それよりもはるかに早い段階で築かれています。

ワークピースを自動的に取り扱うには、まず再現性のある方法でクランプし、一意に識別し、正確に位置決めする必要があります。標準化されたクランプ装置と再現可能な基準点なしでは、どのロボットもワークピースを安全に把持したり、ある機械から別の機械へ移送したりすることはできません。

ロボットが確実に動作できるのは、ワークと機械のインターフェースがそれを可能にする範囲に限られます。例えば、EROWAのゼロポイントクランプシステム「ITS」は、サイズに応じて2,500～7,000 Nのクランプ力を備え、0.002 mm未満の再現性を実現しています。この性能により、製造プロセス全体を通じて再現性のある基準点が保証されます。これにより、ワークは初期の準備段階から、さまざまな加工工程を経て、測定検査に至るまで、完全に定義された位置を維持します。この継続的な基準点があって初めて、真に信頼性が高く安全な自動化が可能になります。

だからこそ、自動化を成功させるには、EROWAのクランプシステムによる標準化から始める必要があります。

クランプシステム、パレット、ワークホルダーが完全に調和して初めて、スムーズなマテリアルフローが可能になります。そうして初めて、ロボットは単に機械へのワークの搬入・搬出を行うだけでなく、生産システム全体の一員として機能するようになります。EROWAはこの相互作用を「フレキシブル・マニュファクチャリング・コンセプト（FMC）」と呼んでいます。

1. 標準化されたクランプ技術

ゼロポイントクランプシステムは、各加工工程において再現性のある基準点を設定します。ワークは機械の外でセットアップし、わずか数秒でクランプすることができます。これにより、設定ミスのリスクが大幅に低減されます。

EROWAは、包括的なクランプシステムラインナップを提供しています。繰り返し精度0.002 mm未満の「EROWA ITS」は、放電加工、フライス加工、および最大140 × 140 × 140 mmの精密部品に特に適しています。EROWA MTS（Modular Tooling System）は、モジュール式に拡張可能なユニバーサルインターフェースであり、繰り返し精度0.003 mm未満を実現し、単一または複数のパレット化に最適です； EROWA UPC（Universal PowerChuck）は、最大500 × 500 × 500 mmのワークに対応します。一方、新たに特許を取得したEROWA GTS（Giant Tooling System）は、1つのクランプ要素あたり最大1,500 kgの大型・重量ワークを対象としており、80,000 Nのクランプ力を備えています。

2. ワークの自動ハンドリング

ロボットがパレットや半製品を自律的に取り扱い、1台または複数の機械に供給します。これにより、ダウンタイムが大幅に短縮され、オペレーター不在での長時間の生産が可能になります。

EROWAのロボット製品群は、30 kgから5,000 kgまでの可搬重量に対応しています。エントリーモデルである「EROWA Robot Easy」は、既存機械への後付け導入も想定されており、実際の運用では1年以内に投資を回収できるケースが多く見られます。「EROWA Robot Leonardo High」は、わずか2×2メートルの設置面積に最大32のパレットステーションと統合された準備ステーションを組み合わせ、機械が生産を継続している間に次の作業の準備を行うことが可能です。これは、自動化された夜勤チームにとって理想的なソリューションです。重量物用途には、EROWA Dynamic 250/500やEROWA Robot Six（最大800 kg）などのリニアシステムが用意されており、共通のレールを介して最大12台の機械に供給が可能です。800～5,000 kgのパレットについては、EROWA LoadMaster（LoadMaster Compact / LoadMaster Compact Heavy）のヘビーデューティーシステムがこの役割を担います。

3. プロセスの組織化と管理

工具、部品、パレット、およびクランプ装置は、いつでも一意に識別できる必要がある。これは、オペレーターによる常時介入なしに、製造指示を自動的に実行するための不可欠な条件である。

現代の生産管理は、この体制をデジタル形式で具現化したものです。機械、部品、工具、製造指示を一元的に管理し、優先順位を柔軟に調整し、新たな作業を自動的に計画し、利用可能なリソースを最大限に活用することを可能にします。

EROWA EWIS RFID識別システムにより、パレットや電極ホルダーは一意に識別されるため、各部品の位置や状態を常に把握することが可能です。これは、自動倉庫管理において高いプロセス信頼性を確保するための不可欠な条件です。

これを基盤として、プロセス制御システム「EROWA JMS 4.0」が機能します。このシステムは、ERPおよびCAD/CAMデータを生産セルと連携させ、ロボットやデータ転送を制御するとともに、監視アプリケーションを通じて機械の状態を常時把握できるようにします。モジュール式のソフトウェアであるJMS 4.0は、単一のマシニングセンターから完全に接続されたスマートファクトリーに至るまで、企業の自動化レベルに合わせて拡張可能です。

4. 測定と品質管理

自動化された測定プロセスにより、製造工程中に部品が直接検査されます。不適合は早期に検出されるため、不必要な中断を招くことなく生産を継続することができます。

EROWA CMM Qi測定ステーションは、天然花崗岩製のテーブルとレニショー社の測定システムを組み合わせ、EROWAのすべてのクランプシステムと完全に互換性のある高精度測定システムを構成しています。

さらに、EROWA PreSetステーション（3D CNC、3D MAN、2D）を使用することで、機械外で部品や電極の迅速なプリセットが可能となり、補正データはJMS 4.0に直接転送されます。

自動化ソリューションへの投資決定は、ロットサイズだけで決まることはめったにありません。むしろ、現在、機械の稼働時間の中で失われている生産時間を評価することがはるかに重要です。

以下の兆候が見られる場合、自動化が経済的に採算が取れることが多いと言えます：

調整作業のために機械が頻繁に停止している。
オペレーターが部品の手作業による積み込み・積み下ろしに多くの時間を費やしている。
夜間や週末のシフトが十分に活用されていない。
繰り返し発生する製造指示について、その都度改めて準備を行う必要がある。
限られた数の熟練した従業員が、複数の機械を管理している。
需要の増加ペースが、利用可能な人的リソースの増加ペースを上回っている。

1日数時間にわたり機械が稼働停止状態にある場合、自動化ソリューションを導入することで、多くの場合、新しい機械の購入や追加の人員採用を必要とせずに、大幅な生産能力の増強が可能になります。

既存の単一機械のレトロフィット用に設計された、最もシンプルなエントリーモデルである「EROWA Robot Easy」や「EROWA Robot Compact」でさえ、大規模な投資が必要になるはるか以前に、自動化が採算に合うことが実証されています。

多くの企業は、まずスピンドルの稼働時間を延長するために自動化に投資しています。しかし実際には、主な経済的メリットは、すべてのプロセスが相互に連携することから生まれるものであり、EROWAではこれを「フレキシブル・マニュファクチャリング・コンセプト（FMC）」と呼んでいます。

自動化された生産は、単に機械の停止時間を短縮するだけではありません。また、セットアップ時間の短縮、手作業による搬送の排除、ミスの低減が可能となり、さらにEROWA JMS 4.0プロセス管理システムを活用することで、製造プロセスの計画立案もより効率的になります。

その結果、追加の機械を導入したり、人員を増員したりすることなく、生産能力を向上させることができます。

まさにこの理由から、現代の製造企業は自動化を単発的な投資ではなく、競争力を強化するための長期的な戦略と捉えるようになっています。EROWAは30年以上にわたり、「フレキシブル・マニュファクチャリング・コンセプト（FMC）」を通じてこのアプローチを追求し、インダストリー4.0の要件に合わせて絶えず適応させています。

万能な答えはありません。収益性は、以下のような多くの要因によって左右されます。

部品の加工時間；
調整作業の回数；
機械の稼働時間；
シフト編成；
人員の確保状況；
自動化のレベル；
自動化対象となる機械の数。

多くの場合、経済的な利益は加工速度の向上からではなく、生産的な機械稼働時間の大幅な増加、ダウンタイムの削減、および既存リソースのより効率的な活用によってもたらされます。

計算例：投資額40万ユーロのマシニングセンターを、週5日、1日5時間のスピンドル稼働で手動操作した場合、年間生産時間は約1,175時間となり、時間当たりのコストは約130ユーロ、年間EBITは約23,250ユーロとなります。

この同じ機械にEROWAの自動化ソリューション（投資額約20万ユーロ）を導入し、自動ロード・アンロード機能により週7日、1日あたり18時間のスピンドル稼働で稼働させた場合、利用可能な加工時間は年間約5,922時間に増加します。

これにより、固定費がはるかに多くの生産時間に分散されるため、時間当たりのコストは約76％減少し、約31ユーロになります。

これにより、年間EBITは約229,220ユーロに達し、手作業による生産と比較して年間約206,000ユーロの増加となります。

総投資額（機械および自動化システム、残存価値を差し引いた額）を考慮すると、償却期間は約1.8年、投資回収率（ROI）は約109％となります。

これらの数値は試算例であり、機械の稼働時間、人件費、工具費、および生産時間当たりの付加価値額に大きく依存します。

EROWAの専門家は、各企業の投資データおよび生産データに基づいた個別のROI分析を通じて、実際の収益性を算出します。個々の機械のレトロフィットを目的とした「EROWA Robot Easy」のようなシンプルなエントリーレベルのソリューションの場合、ユーザーは1年未満の償却期間を実現しています。

「自動化は大量生産の場合にのみ採算が合う。」

このような固定観念は、今でも広く根付いています。しかし実際には、今日では多くの企業が、小ロット生産や、さらには単品生産（ロット1）においても、自動化プロセスの恩恵を受けています。ITSやMTSといったEROWAの標準化されたクランプシステムを、Robot Easyのような柔軟なロボットシステムと組み合わせることで、製造オーダーが頻繁に変更される場合でも、採算の取れる生産が可能になります。

「まずはロボットが必要だ。」

必ずしもそうとは限りません。あらゆる自動化プロジェクトを成功させるための基盤となるのは、標準化されたクランプ技術です。例えばEROWAのゼロポイントクランプシステムなどを用いて、ワークを再現性のある方法でクランプし、一意に特定できる場合にのみ、ロボットを効率的かつ高いプロセス信頼性をもって活用することができます。

「自動化は生産の柔軟性を低下させる。」

実際にはまったく逆です。標準化されたプロセスにより、製造オーダー間の切り替えが容易になり、直前の変更に対してもはるかに高い柔軟性を発揮します。さらに、EROWAシステムは機械メーカーに依存せず、異なるブランドや世代の機械とも互換性があるため、機械設備は将来の開発に向けて、その進化の自由度を完全に維持することができます。

CNC機械の自動化は、ロボットから始まるわけでも、自動の搬入・搬出で終わるわけでもありません。

持続的な生産性の向上は、クランプ技術、ワークのハンドリング、プロセス制御、組織体制、そして計測技術が、一貫性のある生産コンセプトの下で統合されて初めて実現されます。50年以上にわたり、EROWAはまさにこの包括的なシステムを提供してきました。それは、クランプ技術からロボット工学、そしてスイスで開発・製造されたプロセス管理システム「JMS 4.0」に至るまでを網羅しています。

自動化に対して包括的なアプローチを採用する企業は、セットアップ時間の短縮、機械稼働率の向上、プロセスの予測可能性の向上、そして新たな要件に柔軟に対応できる生産体制の恩恵を受けることができます。

まさにこの理由から、現代の製造企業は、段階的に拡張可能なEROWAのモジュール式ソリューションを採用しています。それは、クランプ技術の標準化から部品の自動ハンドリング、さらにはEROWAのスマートファクトリー構想に基づく完全に接続された生産セルに至るまでを網羅しています。

すべてのCNC工作機械は自動化できるのでしょうか？

原則として、可能です。フライス盤、マシニングセンター、放電加工機、研削盤のいずれであっても、重要な要素は、機械へのアクセス性、クランプ技術、そして適切な自動化コンセプトです。EROWAのシステムは、メーカーに依存しないよう意図的に設計されており、ほぼすべてのブランドの機械に統合可能です。

単体のフライス盤を自動化することは可能ですか？

はい。多くの企業では、まず1台の機械を、例えばEROWA Robot Easyによるレトロフィットで自動化することから始め、その後、EROWA Robot LeonardoやEROWA Dynamicなどのシステムを用いて、他の機械や生産セル全体へと段階的に自動化を拡大しています。

CNC自動化は小ロット生産でも採算が取れますか？

はい。EROWAの自動化ソリューションは、頻繁に変わる製造オーダーや小ロット生産をコスト効率よく自動化するよう特別に設計されています。主なメリットは、通常、EROWA ITSやEROWA MTSなどの標準化されたゼロポイントクランプシステムによるセットアップ時間の短縮、および実際に生産的な機械稼働時間の増加にあります。

CNC自動化の包括的なソリューションには何が含まれるのでしょうか？

現代のCNC自動化は、単なるロボットだけにとどまりません。これには、標準化されたクランプシステム（例：EROWA ITS、MTS、 UPC、GTS）などの標準化されたクランプシステム、EROWAロボットシステムによるワークピースのハンドリング、EROWA EWISによるパレットおよびワークピースの識別、プロセス管理システムEROWA JMS 4.0、EROWA CMM Qiなどの測定システム、さらには製造プロセス全体のデジタル化などが含まれます。

CNCマシンの自動化を始めるには、どのような方法が最適でしょうか？

ほとんどの場合、最善のアプローチは、まずEROWAのゼロポイントクランプシステムを用いてクランプ技術を標準化し、再現性のある基準点を確立することです。その後、EROWAのロボットシステムによるワークの自動ハンドリング、JMS 4.0によるプロセス制御、および測定技術を段階的に統合していくことが可能です。これにより、企業のニーズに合わせて柔軟に拡張できる自動化ソリューションが実現します。

EROWAとは？

EROWA AGは1971年に設立され、本社はスイスのビュロンにあります。世界中に11の子会社、22の代理店、約550名の従業員を擁するEROWAは、クランプ技術および自動化ソリューションの分野において、世界をリードする主要サプライヤーの一つです。
