Präzise Spanntechnik für Pulvermetallurgie-Werkzeuge:

EROWA PM Tooling

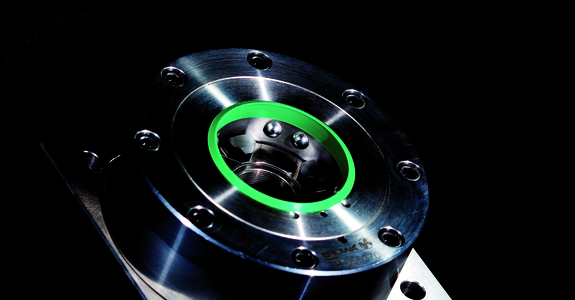

Das EROWA PM Tooling ist die speziell entwickelte Spannlösung für Werkzeuge der Pulvermetallurgie. Matrizen, Stempel, Formeinsätze und Werkzeugträger lassen sich damit präzise, wiederholgenau und stabil positionieren – sowohl für die Bearbeitung als auch für Mess- und Prüfprozesse.

Die robuste Konstruktion, klar definierte Referenzflächen und modularen Aufnahmen sorgen für reproduzierbare Ergebnisse selbst bei komplexen Werkzeuggeometrien und hohen Qualitätsanforderungen.

Ihre Vorteile auf einen Blick:

Sichere Spanntechnik für Matrizen, Stempel & Presswerkzeuge
Präzise Referenzierung für Fräs-, Schleif- oder EDM-basierte Bearbeitung
Modulare Systemkomponenten für verschiedene Werkzeuggrössen
Stabilität für Mess- & Prüfprozesse
Durchgängige Prozesskette ohne erneutes Ausrichten
Hohe Wiederholbarkeit bei Werkstückwechseln

Zu Produkten

Zur Produktbroschüre

Technische Daten: PM Tooling

PM Tooling	Precise	Multi	Hercules
Repetiergenauigkeit	< 0.002 mm	< 0.002 mm	< 0.002 mm
Aussendurchmesser Matrizenpalette	128 mm	128/190 mm	105 /195 mm
Zentrumsdurchmesser max. Matrizenspannfutter	86 mm	86/141 mm	34/131 mm
Aussendurchmesser Stempelpalette	56/60/85 mm	56/85/134 mm	105/195 mm
Zentrumdurchmesser max. Stempelspannfutter	25/25/25 mm	25/57/86 mm	34/131 mm
Presskraft max. kN	500 - 1000	500 - 1000	1500-2500
Zugkraft max. kN	10 - 70	50 - 150	300

Das bringt das EROWA PM-Tooling konkret

Stabile Fixierung von Matrizen und Stempeln

Die PM-Grundplatten und Formaufnahmen ermöglichen ein sicheres Spannen von Matrizen, Führungshülsen, Auswerfern und Formeinsätzen. Alle Komponenten sind auf die Geometrien und Lastfälle der Pulvermetallurgie ausgelegt.

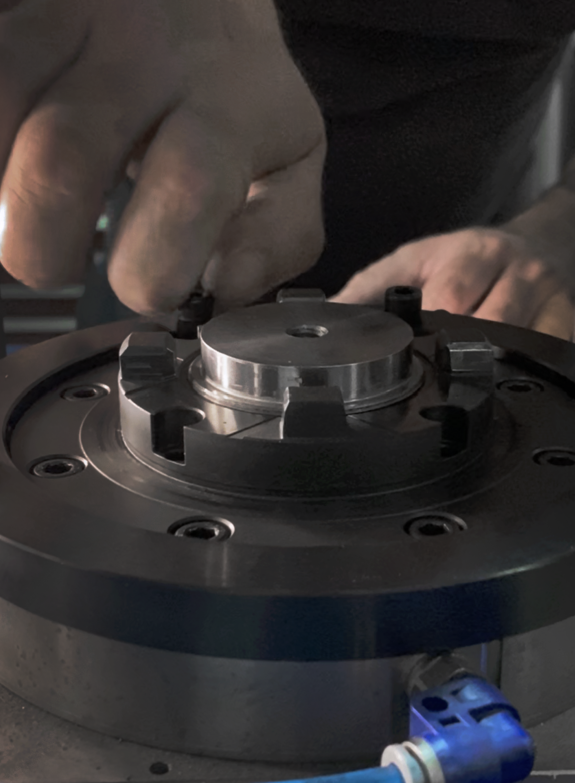

Präzise Referenzflächen für exaktes Ausrichten

Durch definierte Anschläge und Passflächen lassen sich PM-Werkzeuge geometrisch eindeutig referenzieren – ideal für Bearbeitung, Instandhaltung und Kontrollmessungen.

Modular für unterschiedliche Werkzeuggrössen

Das PM Tooling bietet verschiedene Aufnahmen und Spannmittel, die flexibel kombiniert werden können. Dadurch können unterschiedliche Presswerkzeuge und Formgrössen effizient und wiederholbar eingerichtet werden.

Durchgängige Prozesskette – von Bearbeitung bis Qualitätssicherung

Werkzeuge können nach dem Spannen ohne Neuvermessung zwischen Fräsmaschine, Schleifmaschine, EDM oder Messraum übergeben werden. Die stabile Referenzierung bleibt jederzeit erhalten.

Anwendungsfelder:

Werkzeuginstandhaltung & Nacharbeit

Exaktes Spannen von Stempeln, Matrizen und Auswerfern für Nachschliff, Anpassungen oder Reparaturen.

Werkzeugherstellung

Präzise Aufnahme bei der Fertigung von Presswerkzeugen und Formeinsätzen.

Mess- und Prüftechnik

Stabile Referenzbasis zur Vermessung von Werkzeuggeometrien, Verschleiss oder Masshaltigkeit.

Pulverpressen

EROWA PM Tooling auf Ein- oder Mehrebenen-Pulverpressen ermöglicht schnelles umrüsten von Presswerkzeugen.

Vorbereitung für automatisierte Prozesse

Mit passenden EROWA Schnittstellen kann PM Tooling in Automationslinien integriert werden.

Mit dem PM Tooling spannen wir unsere PM-Werkzeuge schneller, stabiler und mit klar definierten Referenzen. Die Einrichtung ist deutlich effizienter geworden.

Leiter Werkzeugbau Pulvermetallurgie, Deutschland
