Technique de serrage précise pour les outils de la métallurgie des poudres:

EROWA PM Tooling

L'EROWA PM Tooling est la solution de serrage spécialement conçue pour les outils de la métallurgie des poudres. Les matrices, poinçons, inserts de moule et porte-outils peuvent ainsi être positionnés de manière précise, répétitive et stable - aussi bien pour l'usinage que pour les processus de mesure et de contrôle.

La construction robuste, les surfaces de référence clairement définies et les logements modulaires garantissent des résultats reproductibles, même pour les outils à géométrie complexe et les exigences de qualité élevées.

Vos avantages en un coup d'œil :

Technique de serrage sûre pour les matrices, poinçons & ; outils de presse
Référencement précis pour l'usinage basé sur le fraisage, la rectification ou l'EDM
Composants système modulaires pour différentes tailles d'outils
Stabilité pour les processus de mesure & ; Processus de contrôle
Chaîne de processus continue sans réalignement
Répétabilité élevée lors des changements de pièces

Accès direct aux produits

Brochure produit

Données techniques : PM Tooling

PM Tooling	Precise	Multi	Hercules
Précision de répétition	< 0.002 mm	< 0.002 mm	< 0.002 mm

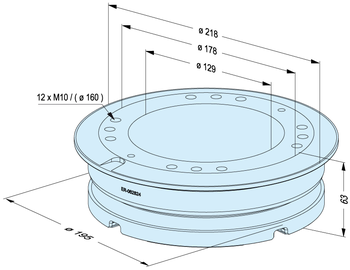

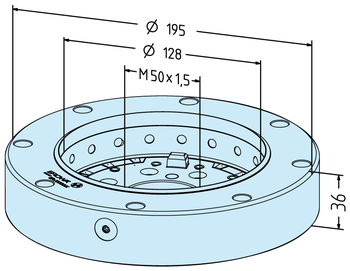

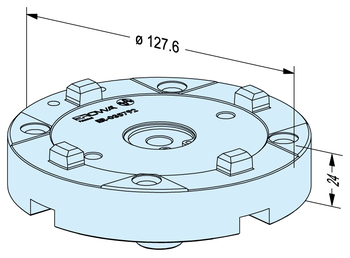

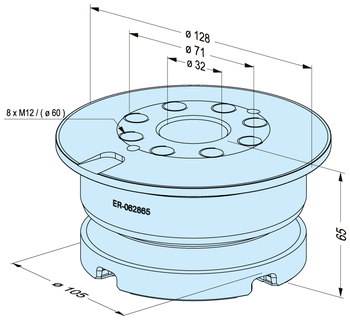

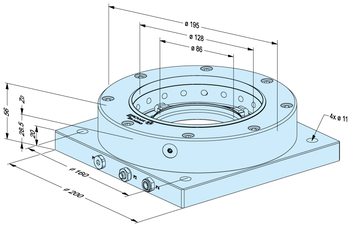

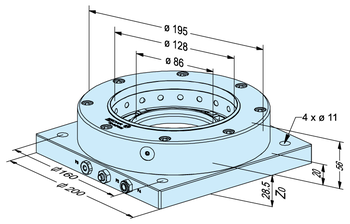

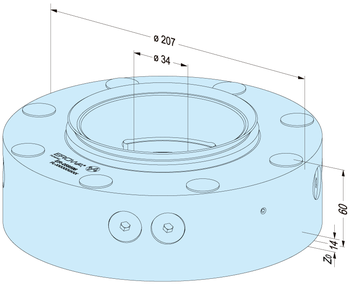

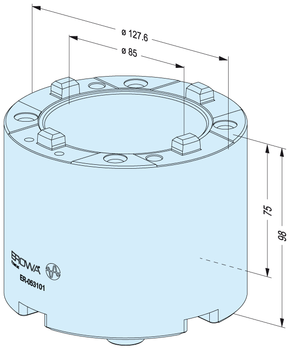

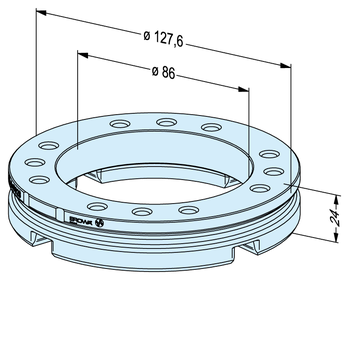

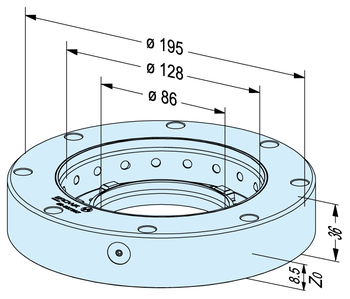

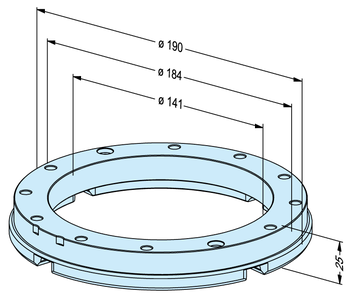

Diamètre extérieur de la palette de matrices	128 mm	128/190 mm	105 /195 mm

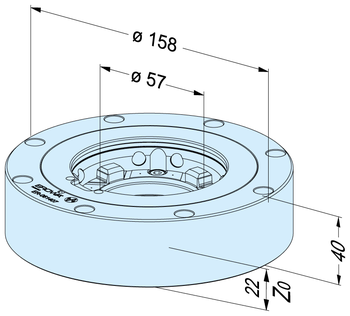

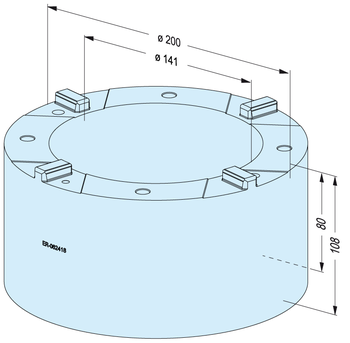

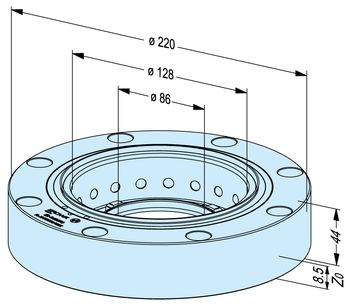

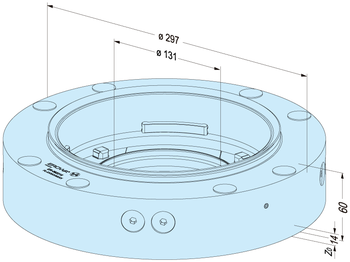

Diamètre central max. du mandrin de matrice	86 mm	86/141 mm	34/131 mm

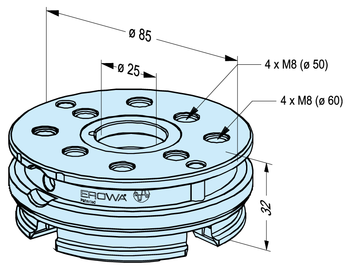

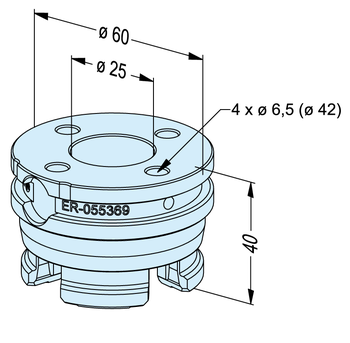

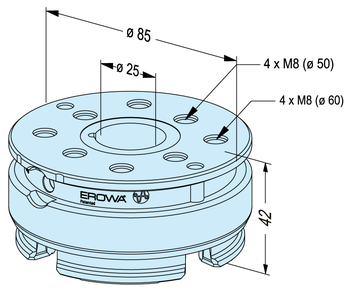

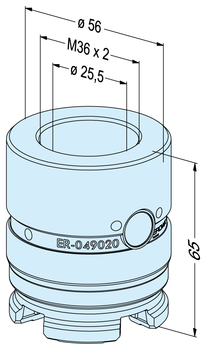

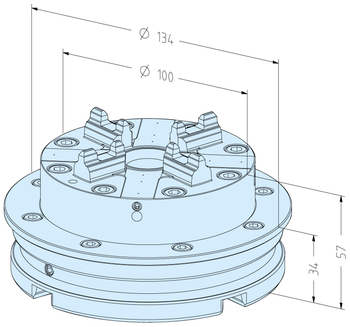

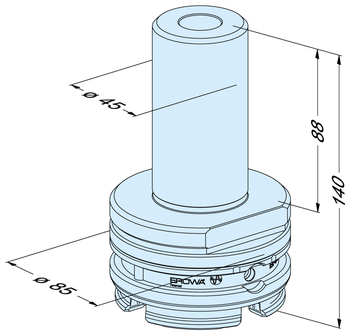

Diamètre extérieur de la palette de poinçons	56/60/85 mm	56/85/134 mm	105/195 mm
Diamètre central max. du mandrin de poinçon	25/25/25 mm	25/57/86 mm	34/131 mm
Force de compression max. kN	500 - 1000	500 - 1000	1500-2500
Force de traction max. kN	10 - 70	50 - 150	300

Voici ce qu'apporte concrètement le PM-Tooling d'EROWA

Fixation stable des matrices et des poinçons

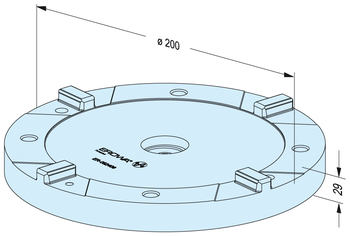

Les plaques de base PM et les supports de moule permettent un serrage sûr des matrices, des douilles de guidage, des éjecteurs et des inserts de moule. Tous les composants sont conçus pour les géométries et les cas de charge de la métallurgie des poudres.

Des surfaces de référence précises pour un alignement exact

Des butées et des surfaces d'ajustement définies permettent de référencer géométriquement les outils PM de manière univoque - idéal pour l'usinage, la maintenance et les mesures de contrôle.

Modulaire pour différentes tailles d'outils

Le PM Tooling propose différents logements et moyens de serrage qui peuvent être combinés de manière flexible. Il est ainsi possible d'aménager différents outils de pressage et différentes tailles de moules de manière efficace et répétable.

Chaîne de processus continue - du traitement à l'assurance qualité

Les outils peuvent être transférés entre la fraiseuse, la rectifieuse, l'EDM ou la salle de métrologie après le serrage, sans qu'il soit nécessaire de procéder à un nouvel étalonnage. Le référencement stable est conservé à tout moment.

Champs d'application

Maintenance des outils & retouches

Tension précise des poinçons, des matrices et des éjecteurs pour le réaffûtage, les ajustements ou les réparations.

Fabrication d'outils

Une prise précise lors de la fabrication d'outils de presse et d'inserts de moules.

Techniques de mesure et de contrôle

Base de référence stable pour la mesure de la géométrie des outils, de l'usure ou de la stabilité dimensionnelle.

Presses à poudre

EROWA PM Tooling sur les presses à poudre à un ou plusieurs niveaux permet un changement rapide des outils de pressage.

Préparation pour des processus automatisés

Avec des interfaces EROWA adaptées, PM Tooling peut être intégré dans des lignes d'automatisation.

Avec PM Tooling, nous armons nos outils PM plus rapidement, de manière plus stable et avec des références clairement définies. La mise en place est devenue nettement plus efficace.

Directeur de la fabrication d'outils pour la métallurgie des poudres, Allemagne
