ER-107762

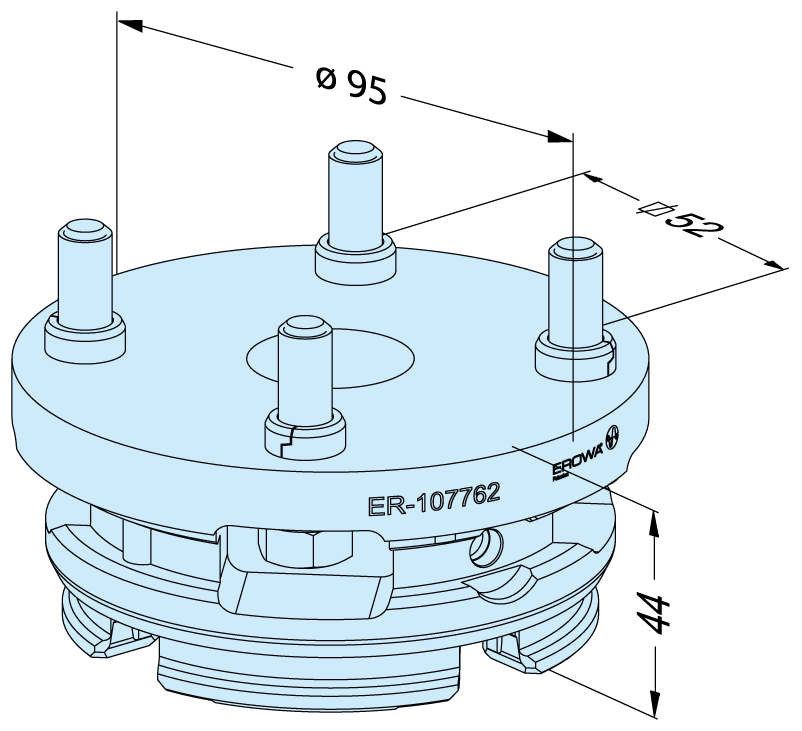

Palette PM85 Precise pour étau

entre axes 52

Caractéristiques techniques

Caractéristiques techniques for Palette PM85 Precise pour étau
Technologies
Électroérosion par enfonçage
Électroérosion par enfonçage
Découpe par électroérosion
Découpe par électroérosion
Usinage par enlèvement de copeaux
Usinage par enlèvement de copeaux
Applications
Matériau résistant à la corrosion
Matériau résistant à la corrosion
Convient à une utilisation automatisée
Convient à une utilisation automatisée

Downloads

Plus d'informations

Description
Acier trempé, inoxydable. Centrage intégré dans la palette. ø intérieur de 25 mm. Avec vis et goujons de centrage.
Interface de montage
Utilisation sur mandrin PM85 Precise. Avec tenons de serrage ER-039839 sur: Production Chuck 210 Combi, Power-Chuck P, ITS Chuck 100 P et QuickChuck 100 P. Préparé pour recevoir l’étau avec entre axes 52 mm.
Montage
Retirer les tenons de serrage sur étau et monter les goujons de centrage. Fixer l’étau sur la palette au moyen de 4 vis.
