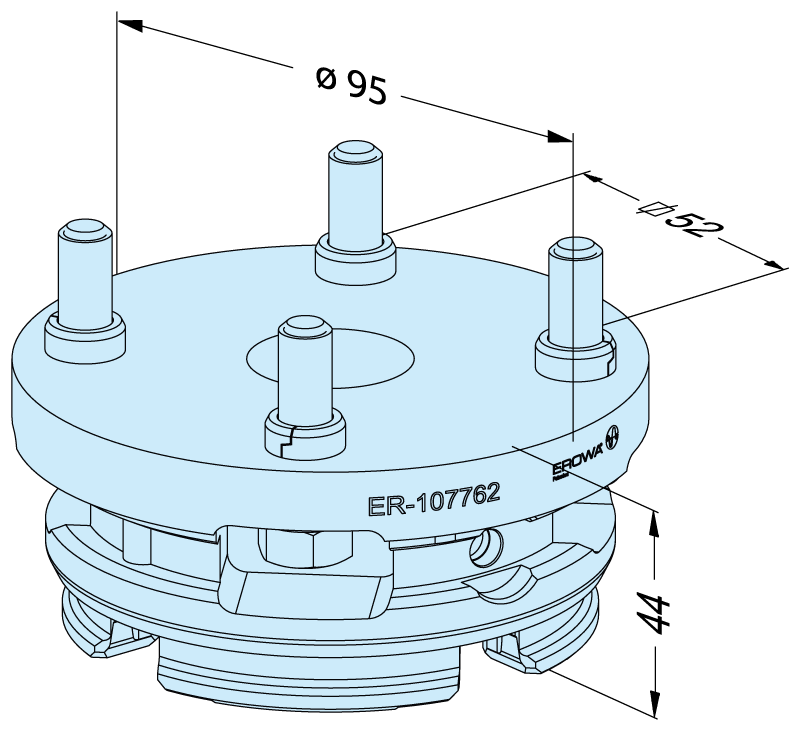

Pallet PM85 Precise for vise

Name: Pallet PM85 Precise for vise pitch 52
Brand: EROWA AG
SKU: ER-107762

pitch 52

Tecnología

Aplicaciones

Downloads

Manual de instrucciones

Más información

Descripción

Acero endurecido, resistente a la oxidación. Centrado integrado en la paleta. Ø interior 25 mm. Incl. tornillos y pasadores de centrado.

Interfaz de montaje

Utilizar en el mandril PM85 Precise. Con espiga de sujeción ER-039839 en: Mandril de producción 210 Combi, Power-Chuck P, ITS Chuck 100 P y QuickChuck 100 P. Preparado para sujetar pinzas para piezas de trabajo con una distancia entre ejes de 52 mm.

Montaje

Retire el pasador de sujeción de la abrazadera y coloque los pasadores de centrado. Fije el tensor a la paleta con 4 tornillos.
