Giant Tooling System
Giant Tooling System
Das EROWA GTS (Giant Tooling System) ist ein modulares Spannsystem für die präzise und prozesssichere Bearbeitung grosser und schwerer Werkstücke. Es wurde speziell für Anwendungen entwickelt, bei denen hohe Spannkräfte, stabile Referenzierung und maximale Steifigkeit entscheidend sind – etwa im Maschinenbau, Formenbau oder in der Energie- und Grosskomponentenfertigung.
Das GTS System ist für grossvolumige Bauteile und hohe Werkstückgewichte ausgelegt.
Die massive Bauweise sorgt für eine stabile Werkstückaufnahme auch bei hohen Zerspankräften. Dadurch bleibt die Werkstücklage über lange Bearbeitungszeiten hinweg konstant und reproduzierbar. Dies schafft die Grundlage für präzise Ergebnisse – auch bei komplexen Bearbeitungsstrategien.
Das EROWA GTS ist für den Einsatz in automatisierten Fertigungsumgebungen konzipiert.
In Kombination mit geeigneten EROWA Automationslösungen können auch schwere Spannmittel und Werkstücke prozesssicher gehandhabt werden. So lassen sich Maschinenlaufzeiten erhöhen und mannarme Konzepte auch bei grossen Bauteilen realisieren.
Hohe Repetiergenauigkeit
Dank definierter Referenzflächen und der hohen Systemsteifigkeit gewährleistet das GTS System eine hohe Wiederholgenauigkeit.
Werkstücke lassen so über mehrere Bearbeitungsschritte hinweg sicher spannen.
Qualitativ hochwertig

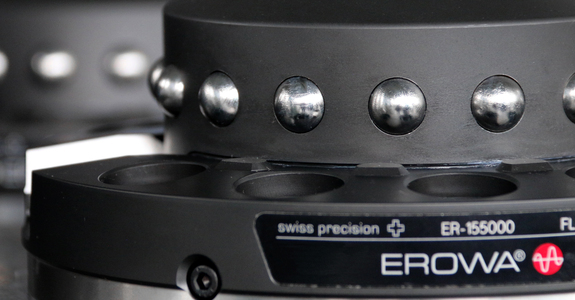

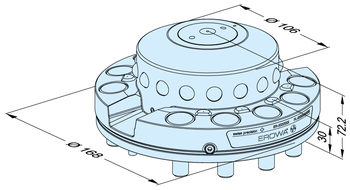

Kraftverstärktes Spannfutter mit Zentrierprofilen, Kugelverriegelung sowie Feder- und Hydrauliksystem für präzises, sicheres Spannen grosser Werkstücke.
Schnell und exakt umrüsten
Exakte Positionierung und sichere Fixierung von grossen und schweren Werkstücken dank des patentierten EROWA GTS. Die hohe Spannkraft reduziert Vibrationen und erhöht die Prozesssicherheit. Für einen Ausgleich von Wärmeausdehnung sorgt die kompensierende Spanntechnologie.
Hohe Spannkraft
Mit einer beeindruckenden Spannkraft von 80 kN pro Spannfutter bildet das Giant Tooling System eine solide und stabile Basis für Ihren Maschinentisch. Die Anzahl der Spannfutter lässt sich optimal an Ihre spezifischen Anforderungen anpassen. Dank der hydraulischen Geschlossen- & Offenkontrolle kann Zustand der Spannfutter prozesssicher überwacht werden.
Modular und flexibel
Modular und Automatisierbar - Ideal für automatisierte Prozesse und flexible Anwendungen, wie Fräs-Dreh Anwendungen. Eine 5-achsige Fräs-Drehbearbeitung ist in einer Aufspannung möglich.
Geeignet für den Palettenwechsel oder als Schnittstelle zwischen Maschinenbasis und Maschinentisch.
Höchste Prozesssicherheit und Automation
Kompromisslose Überwachung für prozesssichere Automatisierung
• Geschlossen- / Offenkontrolle
• Anhebe- / Absenkfunktion
• Reinigungs- / Überwachungsfunktion.
Dabei erfüllt das GTS die erhöhten Sicherheitsanforderungen gemäss ISO 13849:2 PL3d
