Produkte Spannsysteme WEDM Spannbalken 740x60x40mm / A=670mm
ER-165958

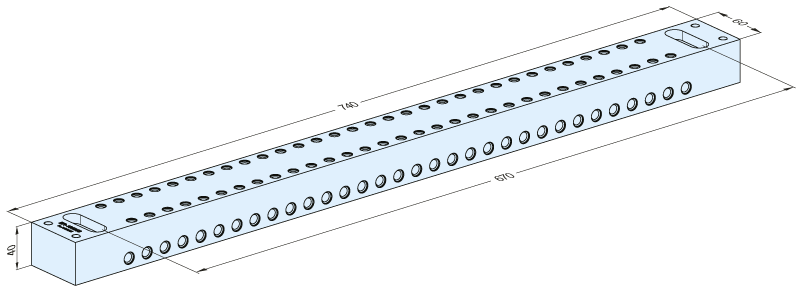

Spannbalken 740x60x40mm / A=670mm

ecoLine

Technische Daten

Technische Daten for Spannbalken 740x60x40mm / A=670mm
Technologien
Schneiderodieren
Schneiderodieren
Applikationen
Manuelle Bedienung
Manuelle Bedienung
Geeignet zur Anwendung unter Flüssigkeit
Geeignet zur Anwendung unter Flüssigkeit
Korrosionsbeständiges Material
Korrosionsbeständiges Material

Weitere Informationen

Aufnahme
Spannen von Werkstücken mit Spannpratzen auf Z-Scheiben. Die Spannbalken sind präzisionsgeschliffen und bestehen aus gehärtetem, korrosionsbeständigem, legiertem Edelstahl. Mit Distanzplatten kann die Position über die Kollisionszone gehoben werden. Die Werkstückebene kann über die 4 Druckschrauben nivelliert werden.
Lieferumfang
1 x Spannbalken 4x Druckstueck 4x Druckschraube M8x16 1x Distanzplatten-Set 3 mm Set à 2 Stück 2x ER-071901 Z-Auflage / Z-Support 2x ER-007729 Z-Auflage-Scheibe ø12.5/28 x 3 mm 2x ER-129968 Bride 4x ER-000806 Senkschraube I6KT M8 x 16 mm 2x ER-017920 Senkschraube spezial M8 x 14 mm 2x ER-019884 Zylinderschraube I6KT M8 x 40 mm niedriger Kopf
