ER-139500

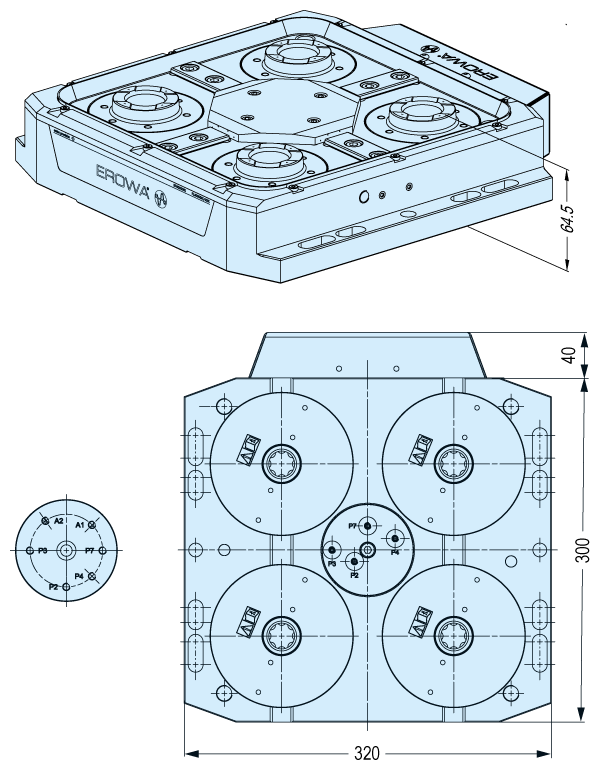

Mandrin UPC 2.0 320 x 300
Caractéristiques techniques
| Actionnement | Avec unité de commande manuelle ou automatique |
|---|---|
| Indexation | 4 x 90° |
| Pression de resserrage | 3 bar pneumatique |
| Resserage | En option |
| Pression d'ouverture | 6 bar pneumatique |
| Précision de répétabilité | < 0.002 mm |
| Dimensions du mandrin | 320 x 300 mm |
| Force de serrage | 50'000 N |
| Force de serrage avec resserage | 80'000 N |
| Mécanisme de serrage | Force du ressort, serré sans pression |
| Hauteur du système (mandrin et palette) | 105 mm |
| Taille de la pièce | jusqu'à 500 x 500 x 500 mm |
| Technologies |
Électroérosion par enfonçage
Usinage par enlèvement de copeaux
|
| Applications |
À utiliser avec une unité de commande manuelle
Commande à l'aide d'une unité de commande électropneumatique
Convient pour une utilisation avec un liquide en immersion
Convient à une utilisation automatisée
|
