ER-032388
ProductionChuck 210 Combi
sans plaque de base
Caractéristiques techniques
| Nombre de lignes | min. 1 (Ouvrir) |
|---|---|
| Actionnement | Avec unité de commande ou pistolet à air comprimé |
| Indexation | 4 x 90° |
| Palettes compatibles | ø 115 mm | ø 148 mm | ITS 50 | ITS 72 | PM 85 |
| Resserage | Non disponible |
| Pression d'ouverture | 7.5 bar pneumatique |
| Précision de répétabilité | < 0.002 mm |

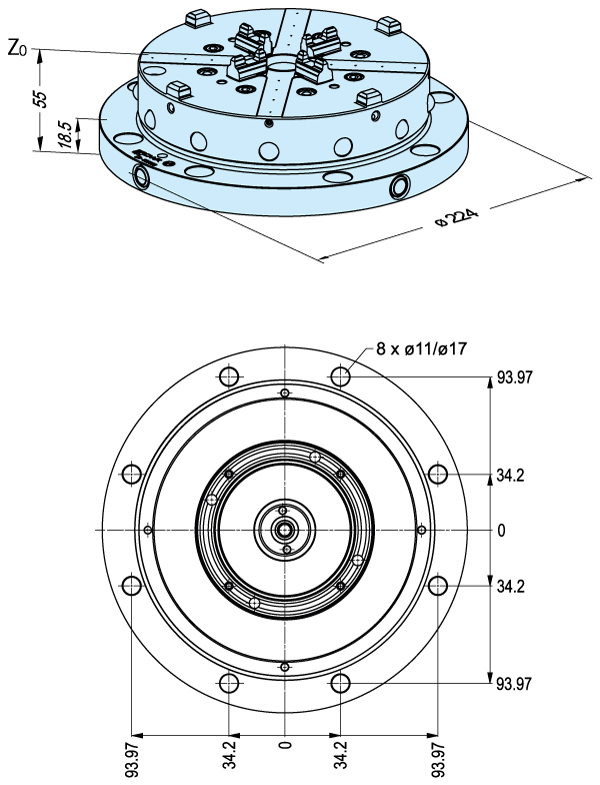

| Dimensions du mandrin | ø 224 x 55 mm |
| Force de serrage | 29'000 N |
| Mécanisme de serrage | Force du ressort, serré sans pression |
| Hauteur du système (mandrin et palette) | 80 mm |
| Taille de la pièce | jusqu'à 400 x 400 x 400 mm |
| Gamme de produits | PC210 (Production Chuck 210) |
| Catégorie de produits | Mandrin |
| Technologies |
Électroérosion par enfonçage
Usinage par enlèvement de copeaux
|
| Applications |
À utiliser avec une unité de commande manuelle
Commande à l'aide d'une unité de commande électropneumatique
Convient pour une utilisation avec un liquide en immersion
Convient à une utilisation automatisée
|
