Produits CleverClamp & ClampSet Élément linéaire Multi Stamp
ER-099282

Élément linéaire Multi Stamp

CleverClamp

Caractéristiques techniques

Caractéristiques techniques for Élément linéaire Multi Stamp
Accessoires en option Mâchoires de serrage en diverses versions | Supports de différentes hauteurs

Technologie

EDM Sinking
EDM Sinking
Chip removing
Chip removing

Downloads

Mode d'emploi

Plus d'informations

Description

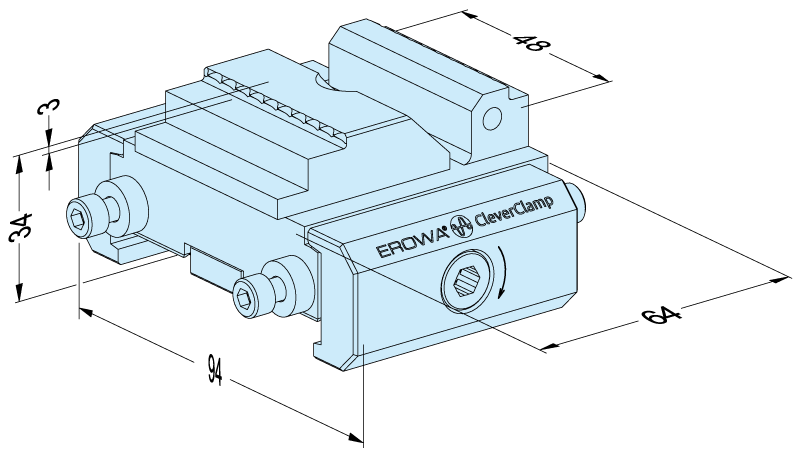

Acier, trempé, largeur 48 mm, hauteur 34 mm, côtés de serrage et de butée avec contours matricés.
Interface de montage
Idéal pour le serrage des pièces brutes à une hauteur minimale de serrage de 3 mm. Une tenue sécurisée grâce à la technique de matriçage permettant un matriçage direct. Utilisable également pour un usinage bilatéral.
Montage
Sur rails CleverClamp.
Remarque
Compatibilité modulaire avec tous les mors linéaires. Convient aux serrages individuel ou multiple.
Force de serrage
Jusqu’à max. 16 kN pour un couple de serrage max. de 40 Nm.
Course de serrage
Jusqu’à 5 mm.
