ER-099285

Élément linéaire Multi Flat

CleverClamp

Caractéristiques techniques

Caractéristiques techniques for Élément linéaire Multi Flat
Accessoires en option Mâchoires de serrage en diverses versions | Supports de différentes hauteurs
Catégorie de produits Accessoires
Technologies
Électroérosion par enfonçage
Électroérosion par enfonçage
Usinage par enlèvement de copeaux
Usinage par enlèvement de copeaux

Downloads

Plus d'informations

Description

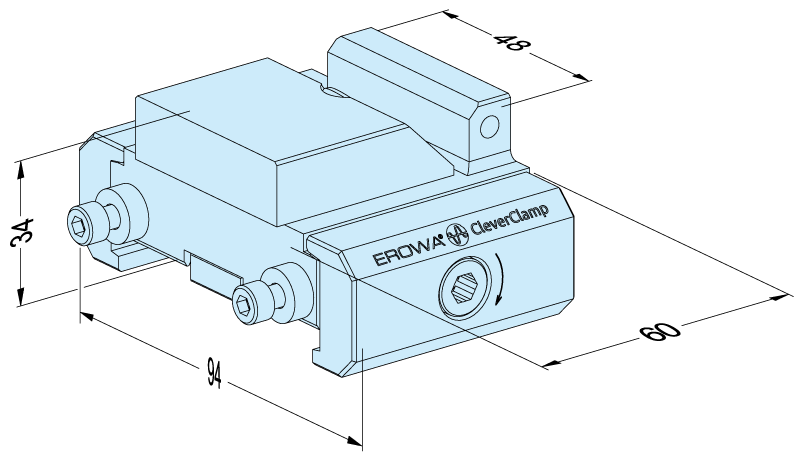

Acier, trempé, largeur 48 mm, hauteur 34 mm, côtés de serrage et de butée lisses.
Interface de montage
Pour le serrage linéaires des pièces d’usinage à surfaces usinées.
Montage
Sur rails CleverClamp.
Remarque
Compatibilité modulaire avec tous les mors linéaires. Convient aux serrages individuel ou multiple.
Force de serrage
Jusqu’à max. 16 kN pour un couple de serrage max. de 40 Nm.
Course de serrage
Jusqu’à 5 mm.
