Productos CleverClamp & ClampSet Linear Slide 5X Stamp Wide
ER-099275

Linear Slide 5X Stamp Wide

CleverClamp

Datos técnicos

Datos técnicos for Linear Slide 5X Stamp Wide
Accesorios opcionales Mordazas de sujeción en varios diseños | Contrapisos de diferentes alturas

Tecnología

EDM Sinking
EDM Sinking
Chip removing
Chip removing

Downloads

Manual de instrucciones

Más información

Descripción

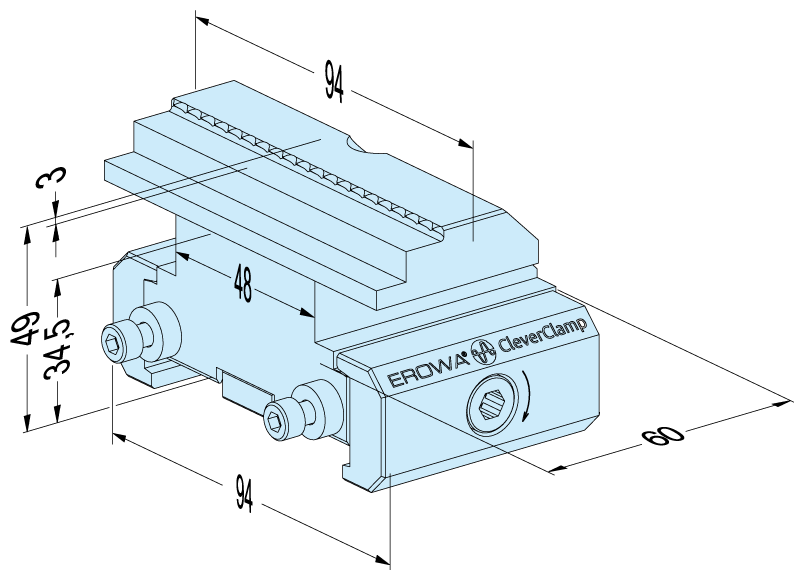

Acero templado, ancho 94 mm, alto 49 mm, lados de sujeción con contornos estampados.
Interfaz de montaje
Accesibilidad optimizada del husillo de la máquina para utilizaciones a 5 ejes. Ideal para la sujeción de piezas en bruto con una altura mínima de sujeción de 3 mm. Una sujeción segura gracias a la técnica de estampado que permite un estampado directo.
Montaje
En carriles CleverClamp.
Nota
Compatibilidad modular con todas las mordazas lineales. Indicado para sujeciones individuales o múltiples.
Fuerza de sujeción
Máx. 16 kN con un par de apriete máx. de 40 Nm.
Carrera de sujeción
Hasta 5 mm.
