ER-133895

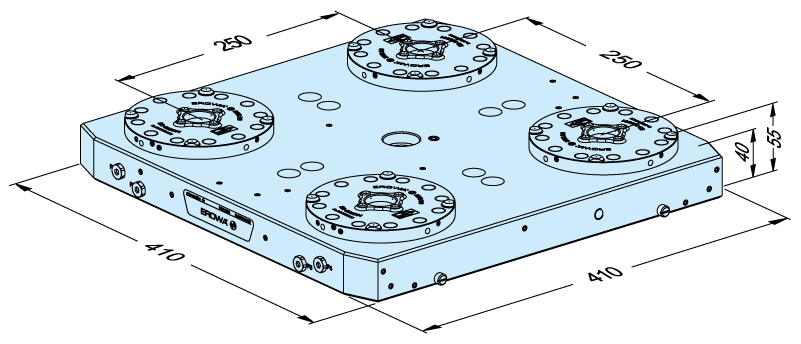

MTS 2.0 base plate 410 x 410 P/A
Universal, pitch 250
Datos técnicos
| Número de líneas | min. 1 (Abierto) | Opcional: + 1 (para retensado) | Opcional: + 1 (para control abierto) | Opcional: + 1 (para limpieza y control combinado de cierre y presencia) |
|---|---|
| Actuación | Caja de control manual | Unidad de control automático | Máquina procesadora |
| Fuerza de retención | mín. 60'000 N/ IntegralChuck |
| Indexación | 4 x 90° |
| Presión de retroceso | 6 bar neumático |
| Reapriete | Opcional |
| Presión de apertura | 6 bar neumático |
| Repetibilidad | < 0.003 mm |
| Fuerza de sujeción | 36’000 N (4 x 9’000 N) |
| Fuerza de sujeción con reapriete | 80’000 N (4 x 20’000 N) |
| Principio de sujeción | Fuerza del muelle, sin presión |
| Bloque calibrador | 250 mm |
| Peso de la pieza | hasta 1'000 kg |
| Tamaño de la pieza | hasta 1.000 x 1.000 x 1.000 mm |
| Familia de productos | MTS (Modular Tooling System) |
| Categoría de producto | Mandril |
| Tecnologías |
Electroerosión por penetración
Mecanizado por arranque de viruta
|
| Aplicaciones |
Manejar con la unidad de control manual
Accionarse mediante una unidad de control electroneumática
Apto para uso en inmersión
Material resistente a la corrosión
Apto para uso automático
|
