ER-099536

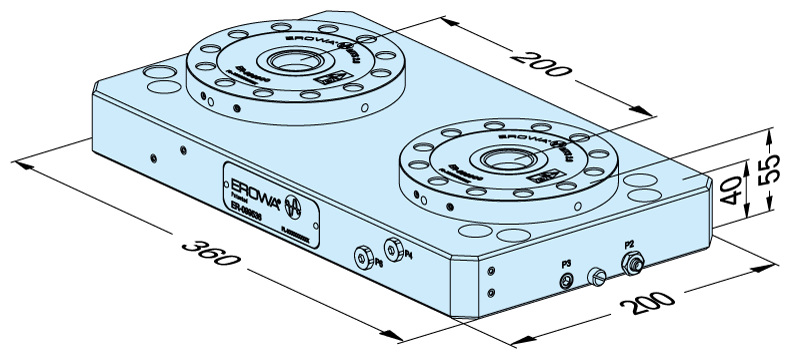

MTS 2.0 base plate 200 x 360P Pitch 200
Pitch 200
Datos técnicos
| Número de líneas | min. 1 (Abierto) | Opcional: + 1 (para retensado) | Opcional: + 1 (para control abierto) |
|---|---|
| Actuación | Pistola de aire comprimido | Caja de control manual |
| Fuerza de retención | mín. 60'000 N/ IntegralChuck |
| Indexación | 2 x 180° |
| Presión de retroceso | 6 bar neumático |
| Reapriete | Opcional |
| Presión de apertura | 6 bar neumático |
| Repetibilidad | < 0.003 mm |
| Fuerza de sujeción | 18’000 N (2 x 9’000 N) |
| Fuerza de sujeción con reapriete | 40'000 N (2 x 20'000 N) |
| Principio de sujeción | Fuerza del muelle, sin presión |
| Bloque calibrador | 200 mm |
| Peso de la pieza | hasta 1'000 kg |
| Tamaño de la pieza | hasta 1.000 x 1.000 x 1.000 mm |
| Familia de productos | MTS (Modular Tooling System) |
| Categoría de producto | Mandril |
| Tecnologías |
Electroerosión por penetración
Mecanizado por arranque de viruta
|
| Aplicaciones |
Control manual
Manejar con la unidad de control manual
Apto para uso en inmersión
Material resistente a la corrosión
|
