Prodotti UPC (Universal PowerChuck) Mandrino UPC 2.0 320 x 300
ER-139501

Mandrino UPC 2.0 320 x 300

con air dock

Dati tecnici

Dati tecnici for Mandrino UPC 2.0 320 x 300
Azionamento Con unità di controllo manuale o automatica
Indicizzazione 4 x 90°
Pressione di riserraggio 3 bar pneumatico
Riserraggio Opzionale
Pressione di apertura 6 bar pneumatico
Precisione di ripetibilità < 0.002 mm
Dimensioni del mandrino 320 x 300 mm
Forza di serraggio 50'000 N
Forza di serraggio con riserraggio 80'000 N
Meccanismo di serraggio Forza della molla, non pressurizzata
Altezza del sistema (mandrino e pallet) 105 mm
Dimensioni del pezzo fino a 500 x 500 x 500 mm

Tecnologia

EDM Sinking
EDM Sinking
Chip removing
Chip removing

Applicazioni

Manual Control Unit
Manual Control Unit
Electropneumatic Control Unit
Electropneumatic Control Unit
Submerged
Submerged
Auto
Auto

Downloads

Operating and installation instructions

Ulteriori informazioni

Descrizione

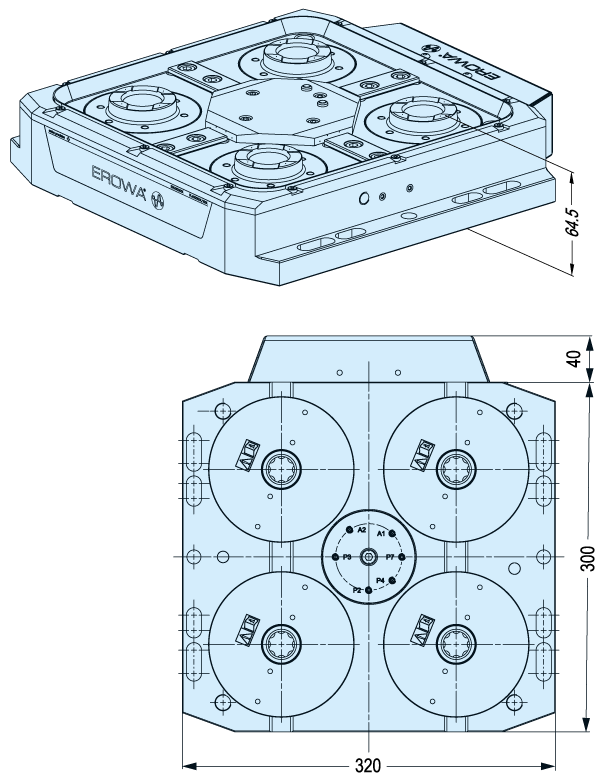

Mandrino di serraggio UPC 2.0 con due raccordi AirDock, dimensioni 320 x 300 mm. Completo di flangia adattatrice TK ø 57 mm (montata).
Connessioni
6 raccordi (di tipo pneumatico) laterali e inferiori tramite flangia adattratrice per: apertura, pulizia / controllo presenza, riserraggio, pulizia degli elementi di centraggio UPC, nonché apertura, pulizia /controllo presenza del mandrino adattatore (passaggio aria compressa).
Opzioni
Flangia adattatrice personalizzata su richiesta.
Interfaccia di montaggio
Su fresatrici, rettificatrici, alesatrici, macchine per elettroerosione a tuffo e macchine di misura. Per il fissaggio di pallet UPC e pallet adattatori.
Montaggio
Configurazione fori di fissaggio per reticolo 50 mm / M12, per tavola a stella e tavola con distanza scanalature a T 63, 80 e 100 mm.
