Prodotti MTS (Modular Tooling System) Set di atacchi MTS 4 / A-Z-FD Tipo 2
ER-171026

Set di atacchi MTS 4 / A-Z-FD Tipo 2

Fissaggio superiore con dado spec. M12

Dati tecnici

Dati tecnici for Set di atacchi MTS 4 / A-Z-FD Tipo 2
Forza di tenuta min. 90'000 N/ Mandrino integrale
Mandrini compatibili MTS | MTS 2.0 | MTS 3.0 | MTS 4.0 | MTS 81
Identificazione del pezzo EWIS™ Rapid
Suggerimento Compatibile solo con componenti MTS FD, non con componenti MTS standard.
Famiglia di prodotti MTS (Modular Tooling System)
Categoria di prodotto Pallet, perni di serraggio
Tecnologie
Elettroerosione a tuffo
Elettroerosione a tuffo
Lavorazione con asportazione di trucioli
Lavorazione con asportazione di trucioli
Applicazioni
Comando manuale
Comando manuale
Adatto all'uso automatico
Adatto all'uso automatico

Downloads

Manuale d'uso

Ulteriori informazioni

Interfaccia di montaggio
Principalmente per applicazioni rotative come la lavorazione di fresatura-tornitura e la lavorazione a 5 assi.
Descrizione

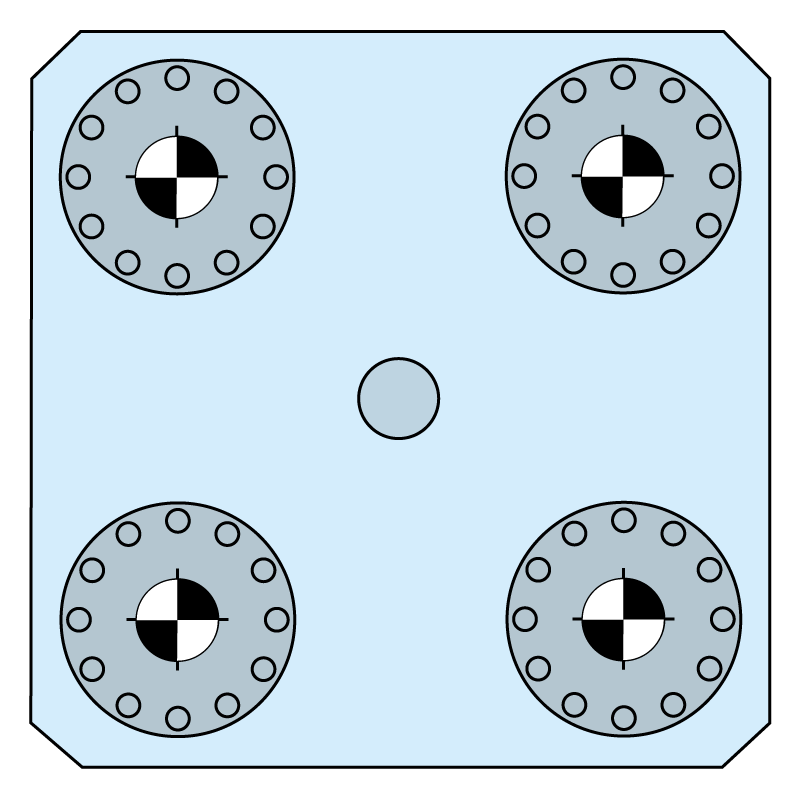

4 attacchi di centraggio MTS FD / A, senza vite di fissaggio M12.
Montaggio
Sul lato inferiore del pallet, senza possibilità di fissaggio dal basso.
Nota
I attacchi di centraggio possono essere utilizzati con i pallet FD per MTS 2.0, MTS 3.0 e MTS 4.0.
